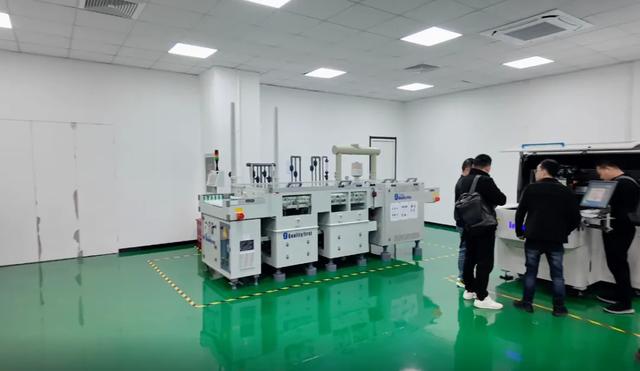

虽然面积不大，这里“藏”着全球首发的喷墨打印防蚀刻线路量产技术，不仅可以实现PCB电路板智能化制造，大大提升生产效率、节省费用，而且按全国制造量计算，每年可减少上亿吨有机废水排放。

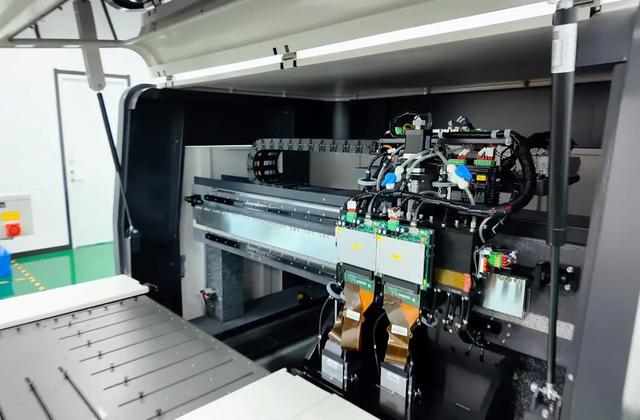

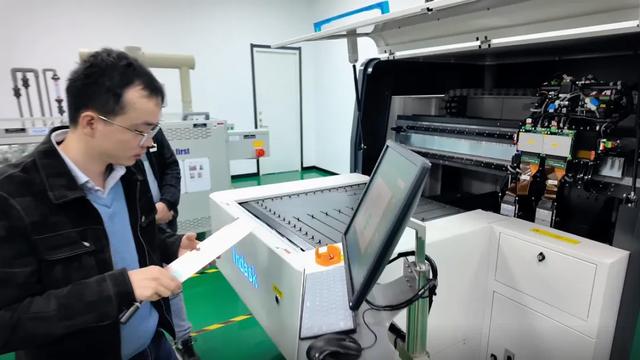

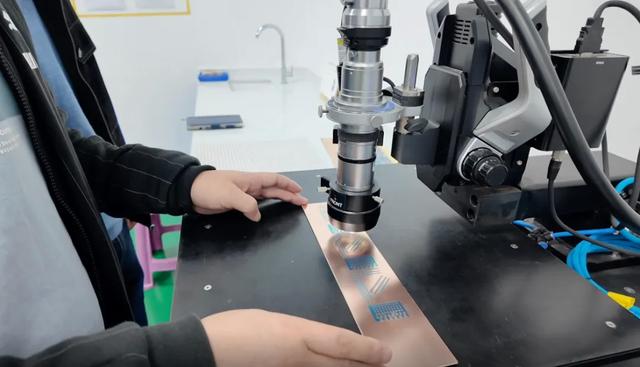

电路板上的“经络”纵横交错，又如城市里密布的街巷，一个错误的焊点就可能导致整体报废。相对于常规的掩膜曝光，百柔创新性地研究出“喷墨打印+激光雕刻”工艺，通过激光雕刻来保障线路掩膜图形和阻焊图形的高精度和良品率，通过高精度数字化算法，实现“需要的就露出来，不需要的就盖起来”。由此，既可实现任意电路层的个性化成型，也可通过多层连续数字喷墨成型，得到特殊结构电路板，不仅灵活便捷，而且快速高效。

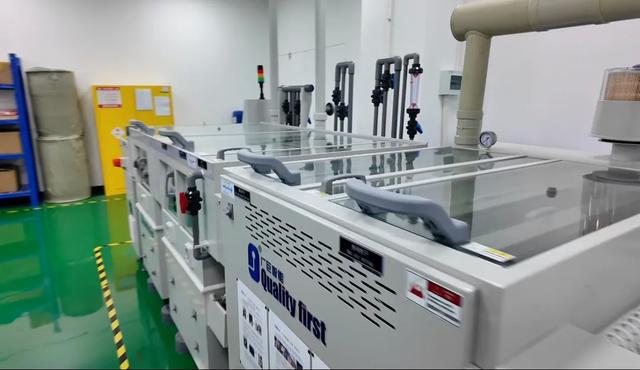

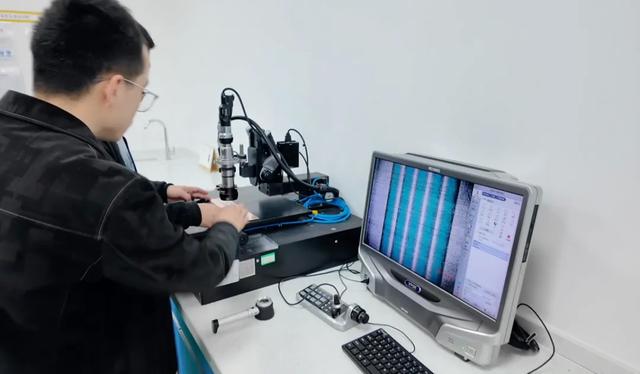

“5G、人工智能、大数据等新兴技术的发展应用，推动了PCB及电子电路发展及转型，也对电子电路的制造成本和绿色低碳提出了更高的要求。”胡军辉说，百柔喷墨打印技术借助计算机视觉扫描系统，实时捕获每层的打印几何形状，可缩减贴感光膜、曝光、显影、蚀刻及其退膜等流程，同时降低感光膜、显影液等有机化学物的使用，减少大气和废水污染。

针对喷墨打印新技术运用过程中发现的问题，百柔自主研发核心材料和工艺，成立专门的3D打印电子功能材料研究中心，设置纳米材料制备实验室、电子油墨配方实验室、测试分析实验室、喷墨打印工艺实验室、中试生产实验室等，推出超低CTE塞孔树脂、绝缘导热塞孔树脂、玻璃基电路等多项全新技术和产品，不断拓展“创新版图”、形成“创新矩阵”。

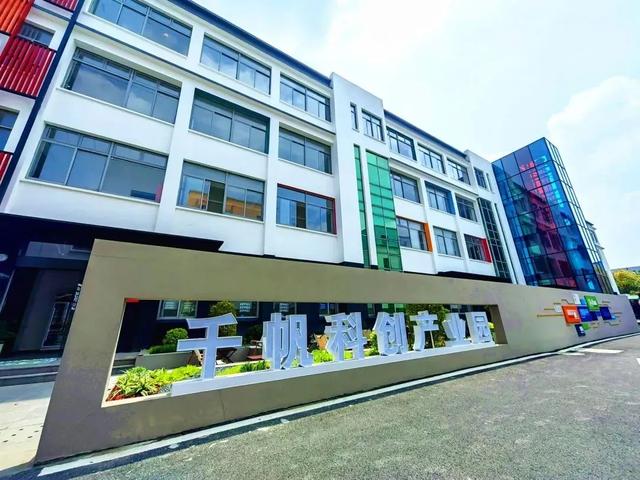

企业所在的千帆科创产业园，占地37亩，总面积约13000平方米，于2023年4月正式开园，为高端人才项目落地提供空间支撑和要素保障。产业园依托临沪区位优势和产业聚集优势，通过调动优质科创资源和完善科创服务体系，吸引相关领域的科创人才、技术、信息、资金向千灯集聚，促进千灯镇产业转型和高质量发展。截至2023年底，已认定人才项目5个，入驻企业9家，意向类项目10个。
